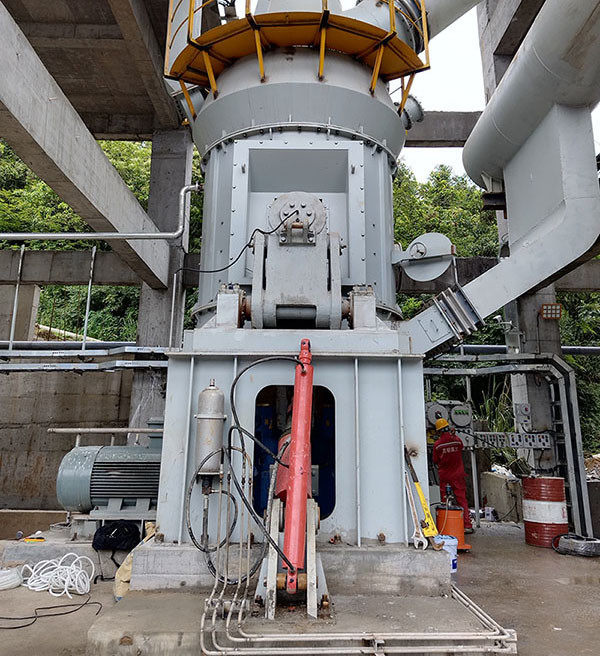

20tph Limestone Vertical Mill Công suất cao Slag Vertical Roller Mill

20tph Limestone Vertical Mill Công suất cao Slag Vertical Roller Mill

Mô tả

Ứng dụng công nghiệp của máy nghiền dọc HVM
Các ngành công nghiệp như vật liệu xây dựng, điện, thép, năng lượng, nhiệt, hóa chất, hóa chất than, luyện kim phi sắt, lò sưởi, chế biến khoáng sản, v.v.
Nhà máy dọc HVM có thể chế biến các vật liệu như ferrite, slag, slag, xi măng, kim cương, quặng sắt, quặng crôm, quặng mangan, quặng vàng, quặng đồng, quặng nhôm, quặng chì, quặng kẽm,quặng niobi tantali, quặng polymetallic, quặng niken, bauxite, silicon carbide, titanium dioxide, talc, bentonite, calcite, kaolin, graphite, mica, wollastonite, feldspar, dolomite, pyrophyllite, cát thạch anh, fluorite,đá vôi, silicon hữu cơ, tro lithium, đá phiến, tro núi lửa, than, vv

Cấu trúc của máy xay cuộn dọc:

1) Máy phân loại kết hợp cải thiện hiệu quả lựa chọn bột.

2) Không cần phải phân phối vật liệu trên tấm nghiền trước khi khởi động. Các con lăn có thể được nâng lên và xuống tự động và bắt đầu mà không có tải.

3) Nó được niêm phong tốt bằng tấm kẽm hàn và cấu trúc là đơn giản và đáng tin cậy

4) Với sự giúp đỡ của thiết bị xoay cuộn, nó dễ dàng để xoay cuộn ra để bảo trì.

5) Cả hai mặt của tay lưng cuộn có thể được sử dụng để kéo dài tuổi thọ của vật liệu lửa.

6) Thiết bị giới hạn cuộn nghiền có thể đảm bảo một khoảng cách nhất định giữa cuộn và bàn nghiền, tránh ma sát trực tiếp và va chạm giữa cuộn và bàn nghiền và tăng cường an toàn

7) Vòng trượt được điều khiển bởi bàn nghiền quay.Đóng và điều chỉnh áp suất và nâng cuộn có thể được điều khiển từ xa mà không cần người vận hành tại chỗ.

8) Vòng lăn được bôi trơn bằng dầu mỏng để cho phép nó hoạt động dưới nhiệt độ thấp và mỡ sạch để kéo dài tuổi thọ

Cấu trúc máy xay dọc:

Bao gồm một máy chính, máy phân tích, quạt, phân tách xoáy hoàn thành, phân tách xoáy bột vi mô, và ống dẫn không khí.vòng nghiền, và che đậy.

Nguyên tắc hoạt động:

Động cơ điện thúc đẩy đĩa nghiền quay qua máy giảm, và vật liệu rơi vào trung tâm của đĩa nghiền từ cổng cấp.Không khí nóng đi vào buồng nghiền từ lối vàoDưới tác động của lực ly tâm, vật liệu di chuyển về phía cạnh của đĩa nghiền và được nghiền bởi cuộn nghiền khi đi qua rãnh tròn trên đĩa nghiền.Các vật liệu nghiền nát được mang theo bởi dòng không khí tốc độ cao tại vòng gió ở cạnh đĩa nghiềnKhi vật liệu trong luồng không khí đi qua bộ tách động và tĩnh, dưới tác động của rotor quay,bột thô rơi vào đĩa nghiền để nghiền lạiBột mịn đủ điều kiện được thải ra với dòng không khí và thu thập trong thiết bị thu thập bột, đó là sản phẩm.Các vật liệu có chứa độ ẩm được sấy khô khi tiếp xúc với khí nóng để đạt được độ ẩm sản phẩm cần thiết.

Dữ liệu kỹ thuật

Re:Dữ liệu dựa trên độ cứng Mohs 3-4 vật liệu

Chỉ số trái phiếu đá vôi≤13kwh/t

Đặc điểm chính của sản phẩm

1. Hiệu quả cao và tiết kiệm năng lượng:

(1) Hiệu quả nghiền cao và tiêu thụ năng lượng thấp, so với máy xay quả bóng, tiêu thụ năng lượng thấp hơn 40%-50%;

(2) Công suất của một máy đơn lớn, và điện thấp có thể được sử dụng;

(3) Công nghệ và thiết bị nghiền dọc là một công nghệ tiết kiệm năng lượng và giảm tiêu thụ mới,tạo thuận lợi cho việc tăng cường khả năng cạnh tranh của các doanh nghiệp trong lĩnh vực công nghiệp bột trong khu vực và đất nước;

2. Dễ bảo trì và chi phí vận hành thấp:

(1) Máy nghiền có thể được xoay ra khỏi máy bằng thiết bị thủy lực.và hoạt động bảo trì rất thuận tiện;

(2) Máy cuộn có thể được xoay để kéo dài tuổi thọ của vật liệu chống mòn;

(3) Không cần phải dệt trên đĩa nghiền trước khi khởi động máy, và máy xay có thể được khởi động không có tải, loại bỏ sự khó khăn của khởi động máy;

(4) Mất mài mòn, cuộn nghiền và lót đĩa được làm bằng vật liệu đặc biệt và có tuổi thọ dài;

(5) mức độ tự động hóa cao: Công nghệ điều khiển tự động áp dụng PLC series Siemens của Đức, được trang bị hệ thống điều khiển tự động có thể nhận ra điều khiển từ xa, dễ vận hành,và hội thảo về cơ bản có thể nhận ra hoạt động không người lái và tiết kiệm chi phí hoạt động;

3Chi phí đầu tư tổng thể thấp:

Nó tích hợp nghiền nát, sấy khô, nghiền và vận chuyển. Nó có quy trình đơn giản, ít thiết bị hệ thống, cấu trúc nhỏ gọn và không gian sàn nhỏ. Nó chỉ chiếm 50% của máy xay bóng.Nó có thể được sắp xếp ở ngoài trời và có chi phí xây dựng thấp, điều này trực tiếp làm giảm chi phí đầu tư của doanh nghiệp.

4Chất lượng sản phẩm ổn định:

(1) Thời gian ở trong nhà máy ngắn, và dễ dàng phát hiện sự phân bố kích thước hạt và thành phần của sản phẩm, và chất lượng sản phẩm ổn định;

(2) Sản phẩm có hình dạng hạt đồng nhất, phân bố kích thước hạt hẹp, tính lỏng tốt và khả năng thích nghi sản phẩm mạnh.

5. Độ tin cậy cao

(1) Sử dụng thiết bị giới hạn cuộn nghiền để tránh sự rung động mạnh mẽ gây ra bởi sự vỡ vật liệu trong thời gian làm việc của máy xay;

(2) Thiết bị niêm phong cuộn nghiền loại mới làm cho niêm phong đáng tin cậy hơn, và không cần phải niêm phong quạt, giảm thêm hàm lượng oxy trong nghiền,và hiệu suất chống nổ là tuyệt vời hơn.

6Bảo vệ môi trường:

(1) Toàn bộ hệ thống máy xay dọc HVM có độ rung thấp và tiếng ồn thấp;

(2) Toàn bộ hệ thống được niêm phong, hoàn toàn áp suất âm chạy, không có tràn bụi, về cơ bản có thể đạt được hội thảo không bụi.
