Máy nghiền con lăn đứng tùy chỉnh cho xỉ đá vôi than xi măng

Dây chuyền sản xuất máy nghiền đứng xỉ là gì?
Dây chuyền sản xuất máy nghiền xỉ đứng là một loại thiết bị mới hiệu quả và thân thiện với môi trường, tích hợp nghiền, vận chuyển, nghiền và sấy khô.Nó hiện là thiết bị sản xuất bột xỉ vi sinh lý tưởng nhất.
Xỉ ban đầu đi vào thùng cấp liệu thông qua máy gắp, được đo lường và sau đó được đưa vào máy nghiền trục đứng bằng băng tải.Vật liệu bên trong máy nghiền di chuyển từ tâm ra mép dưới lực ly tâm khi tấm nghiền quay.Sau khi nén, khử khí và nghiền, vật liệu được hút bởi không khí nóng đi vào từ vòng khí ở mép tấm nghiền và được làm khô ngay lập tức.Các hạt mịn hơn được đưa đến máy cô bột để phân loại, còn bột thô quay trở lại tấm nghiền để nghiền.Bột mịn đạt tiêu chuẩn được đưa vào túi lọc để thu gom thành phẩm và tách khí bột.

Thông số kỹ thuật

Lợi thế
(1) Vật liệu chủ yếu bị vỡ và nghiền bởi trọng lượng của con lăn nghiền và áp suất của thiết bị áp suất.Trong quá trình nghiền, vật liệu luôn chịu áp lực của con lăn mài, sự lăn giữa con lăn mài và đĩa mài không được nguyên chất.Vật liệu chịu ứng suất đa hướng, do đó cải thiện khả năng và hiệu quả nghiền của máy nghiền.
(2) Do vật liệu tiếp xúc hoàn toàn với khí nóng sau khi vào máy nghiền, sau đó lơ lửng trong khí nóng sau khi nghiền, nên nó có thể trao đổi nhiệt năng một cách hiệu quả và làm khô vật liệu trong khi nghiền.
(3) Áp suất mài của con lăn mài được cung cấp bởi hệ thống thủy lực, được truyền đến con lăn mài thông qua thiết bị điều áp và thiết bị cánh tay đòn, sau đó tác dụng lên vật liệu.Bằng cách điều chỉnh áp suất của hệ thống thủy lực, kích thước của áp suất nghiền được thay đổi để đáp ứng yêu cầu của vật liệu nghiền có độ cứng khác nhau.
(4) Để tránh rung lắc mạnh do tiếp xúc trực tiếp giữa con lăn nghiền vật liệu bị hỏng và đĩa mài trong quá trình vận hành máy nghiền, giữa con lăn nghiền và đĩa mài phải có một khe hở nhất định.Do đó, một thiết bị giới hạn được thiết kế để kiểm soát kích thước của khe hở và độ dày của vật liệu dưới con lăn nghiền có thể được biết bất cứ lúc nào thông qua thiết bị giới hạn, từ đó đảm bảo máy nghiền hoạt động trong điều kiện làm việc an toàn và tiết kiệm.
(5) Ống lót con lăn và tấm lót đĩa mài được làm bằng vật liệu chống mài mòn hợp kim có độ cứng cao, có độ mài mòn thấp và tuổi thọ dài.
(6) Con lăn mài có thể được lật ra khỏi máy với sự trợ giúp của xi lanh dầu phụ, giúp việc thay thế và bảo trì rất thuận tiện.
(7) Một thiết bị được lắp đặt xung quanh đĩa mài để chống mài mòn đế đĩa, điều chỉnh tốc độ gió ở vòng khí và đảm bảo công suất sản xuất và vận hành kinh tế của máy nghiền đứng.
(8) Bộ tách bao gồm một động cơ biến tần, cơ cấu giảm tốc, rôto, vỏ và các bộ phận khác.Động cơ điều khiển rôto phân tách quay thông qua cơ chế giảm tốc và thu được các sản phẩm có độ mịn khác nhau bằng cách điều chỉnh tốc độ động cơ.

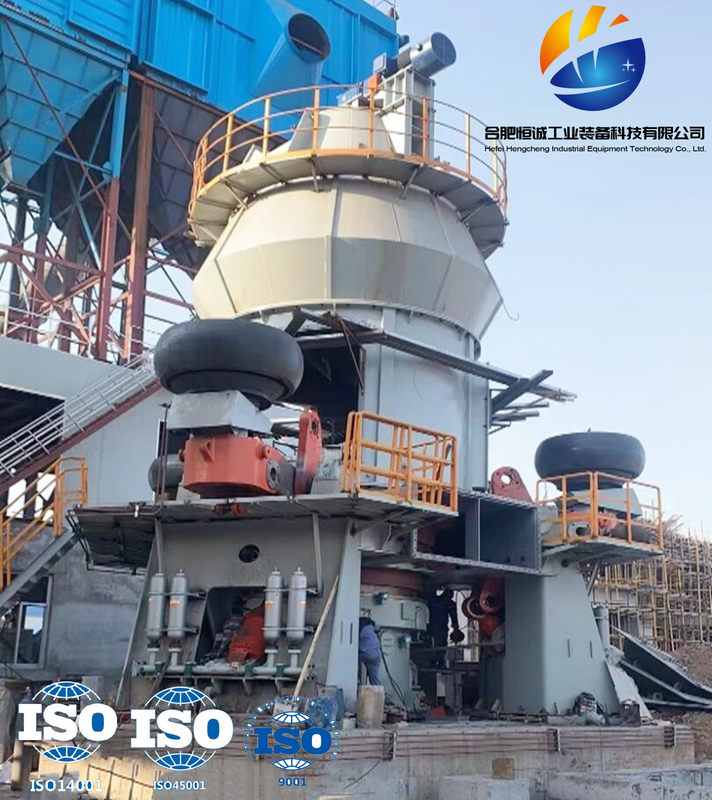

Trường hợp kỹ thuật
Dây chuyền sản xuất hàng năm 300000 tấn bột xỉ
Nội dung cung cấp dự án: Thiết kế quy trình và cung cấp thiết bị hệ thống nghiền đứng xỉ HVM2800S
Loại vật liệu chế biến: xỉ
Công suất xử lý thiết kế: ≥ 45t/h
Công suất xử lý thực tế: ≥ 55t/h
Độ mịn sản phẩm: diện tích bề mặt riêng ≥ 420 cm 2/ G
