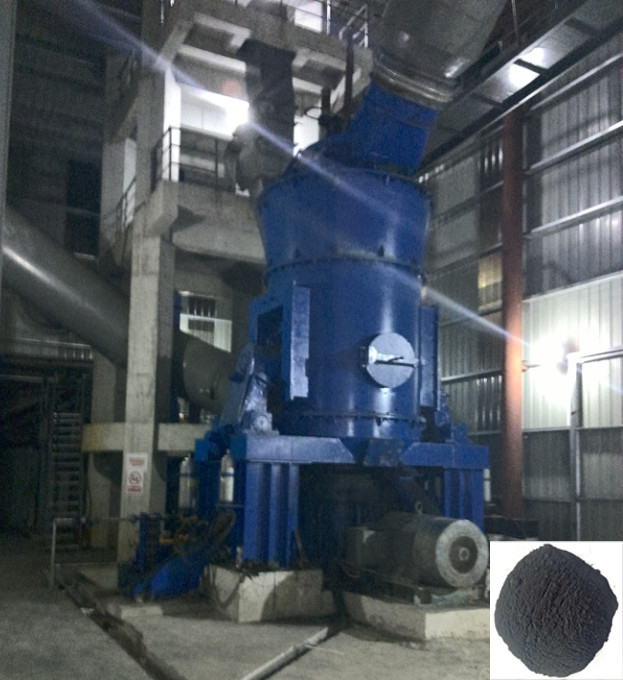

Máy nghiền than đứng công nghiệp 5 - 70 T/H cho luyện kim

Máy mài đứng có các ưu điểm như hiệu suất nghiền cao, tiêu thụ điện năng thấp, kích thước hạt cấp lớn, dễ điều chỉnh độ mịn của sản phẩm, quy trình xử lý thiết bị đơn giản, diện tích sàn nhỏ, tiếng ồn thấp, phát thải bụi nhỏ, dễ sử dụng và bảo trì, chi phí vận hành thấp và tiêu thụ ít vật liệu chịu mài mòn.
Nó có thể được sử dụng rộng rãi trong điện, luyện kim, xi măng, công nghiệp hóa chất, quặng phi kim loại và các ngành công nghiệp khác, chủ yếu để nghiền xi măng thô, clinker, bột đá vôi khử lưu huỳnh của nhà máy điện, bột xỉ, quặng mangan, thạch cao, than đá, Baryte, Canxit, bauxite và các vật liệu khác.
Hệ thống máy nghiền đứng bao gồm máy chủ, máy cấp liệu, máy phân loại, quạt gió, thiết bị đường ống, phễu chứa, hệ thống điều khiển điện, hệ thống thu gom, v.v. Thiết kế và chế tạo một thiết bị áp suất mô-đun tiêu chuẩn hóa.Khi năng lực sản xuất của máy nghiền đứng tăng lên, số lượng con lăn nghiền của máy nghiền đứng có thể tăng lên tương ứng.Một bộ giảm tốc điều khiển động cơ có thể được sử dụng để điều khiển đĩa mài quay.Vật liệu di chuyển xung quanh đĩa mài dưới lực ly tâm và đi vào giữa các con lăn mài và đĩa mài.Dưới áp lực của các trục nghiền, vật liệu bị nghiền nát do lực nén, lực nghiền và lực cắt, Bột nghiền được luồng không khí của quạt gió thổi đến bộ phận phân loại phía trên máy chính để sàng lọc.Những hạt quá thô vẫn rơi vào máy chính để nghiền lại, còn những hạt đạt yêu cầu về độ mịn sẽ chảy vào bộ phận hút bụi xung theo gió.Sau khi thu gom, chúng được thải qua ống thoát bột để tạo thành thành phẩm.Luồng không khí tinh khiết chảy vào quạt gió qua đường ống trên bộ thu xung và thải ra ngoài khí quyển.

Nguyên tắc làm việc:Động cơ điện điều khiển đĩa mài quay qua bộ giảm tốc và vật liệu rơi vào tâm đĩa mài từ cổng cấp liệu.Đồng thời, không khí nóng đi vào buồng nghiền từ cửa hút gió.Dưới tác động của lực ly tâm, vật liệu di chuyển về phía mép của tấm mài.Khi đi qua rãnh tròn trên tấm mài, chúng bị nghiền nát bởi con lăn mài.Các vật liệu nghiền được dòng Jet nhặt ở vòng gió ở cạnh của tấm nghiền.Các hạt lớn rơi trực tiếp vào tấm mài để mài lại.Khi các vật liệu trong luồng không khí đi qua bộ phân tách động và tĩnh, dưới tác động của rôto quay, bột thô rơi xuống tấm nghiền để nghiền lại.Bột mịn đủ tiêu chuẩn được nghiền cùng với luồng không khí, Thu thập trong thiết bị thu gom bột, đó là sản phẩm.Vật liệu có độ ẩm được làm khô trong quá trình tiếp xúc với khí nóng để đạt được độ ẩm sản phẩm cần thiết.

Bảng thông số máy nghiền than đứng



trường hợp kỹ thuật
Thiết kế Kỹ thuật và Sản xuất Thiết bị Cung cấp Hệ thống Chuẩn bị Than Nghiền đứng HVM2800M
Loại vật liệu chế biến: than bitum
Công suất: ≥ 80t/h
Độ mịn của sản phẩm: 200 mesh, 85% pass
