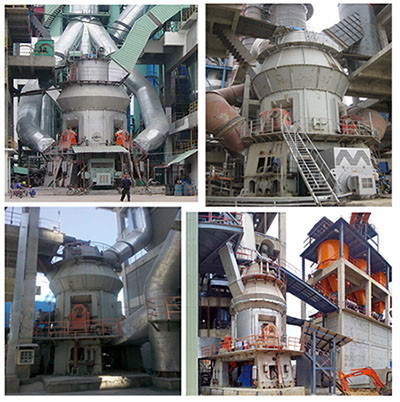

Nguyên liệu thô Máy nghiền trục đứng Kích thước tùy chỉnh

Đầu tư chi phí thấp Nguyên liệu thô Máy nghiền trục đứng / Bột thô VRM Mill

Sự mô tả:

Máy nghiền đứng nguyên liệu thô HVM là một thiết bị nghiền tích hợp nghiền mịn, sấy khô, nghiền, chọn lọc và vận chuyển bột.Nó được sử dụng rộng rãi để nghiền các vật liệu rắn khác nhau trong xi măng, vật liệu xây dựng, điện, luyện kim, công nghiệp hóa chất, quặng phi kim loại và các ngành công nghiệp khác.

Máy nghiền đứng có ưu điểm là hiệu quả nghiền cao, tiêu thụ điện năng thấp, kích thước hạt cấp liệu lớn, dễ điều chỉnh độ mịn của sản phẩm, quy trình thiết bị đơn giản, diện tích sàn nhỏ, tiếng ồn thấp, ít bụi, sử dụng và bảo trì đơn giản, chi phí vận hành thấp, và tiêu thụ thấp vật liệu chống mài mòn.

[Trường ứng dụng]

Nghiền và xử lý các vật liệu không cháy nổ có độ ẩm dưới 6% và độ cứng Mohs dưới 7 trong vật liệu xây dựng, công nghiệp hóa chất, luyện kim, sơn phủ, sản xuất giấy, cao su, y học, thực phẩm và các lĩnh vực khác.

[Tài liệu áp dụng]

Xỉ thép, xỉ nước, than chì, kali fenspat, than đá, cao lanh, barit, fluorit, hoạt thạch, than cốc dầu mỏ, bột canxi vôi, wollastonit, thạch cao, đá vôi, fenspat, đá photphat, đá hoa, cát thạch anh, bentonit, than chì, quặng mangan và các vật liệu khoáng phi kim loại khác có độ cứng dưới Mohs 7.


Thông số kỹ thuật và thông số kỹ thuật của Máy nghiền đứng thô HVM

[Nguyên tắc làm việc]

Động cơ điều khiển tấm mài quay qua bộ giảm tốc, vật liệu rơi vào tâm tấm mài từ cửa nạp liệu và không khí nóng đi vào máy nghiền từ cửa nạp khí.Dưới tác động của lực ly tâm, vật liệu di chuyển về phía mép của tấm mài.Khi đi qua rãnh tròn trên tấm mài, chúng bị nghiền nát bởi con lăn nghiền.Các vật liệu đã nghiền được luồng không khí tốc độ cao ở vòng gió mang đi ở rìa tấm nghiền.Các hạt lớn rơi trực tiếp vào tấm mài để mài lại.Khi các vật liệu trong luồng không khí đi qua các dải phân cách động và tĩnh, dưới tác động của rôto quay, bột thô rơi xuống tấm nghiền để nghiền lại.Bột mịn đủ tiêu chuẩn được nghiền cùng với luồng không khí, Sản phẩm được thu thập trong thiết bị thu gom bột.Nguyên liệu chứa nước được sấy khô trong quá trình tiếp xúc với khí nóng để đạt độ ẩm sản phẩm cần thiết.

[Cấu trúc chính]

Cấu trúc chính của máy nghiền bao gồm máy tách, thiết bị con lăn nghiền, thiết bị đĩa nghiền, thiết bị điều áp, bộ giảm tốc, động cơ, vỏ, v.v. Máy tách là bộ phận quan trọng quyết định độ mịn của sản phẩm nghiền.Nó bao gồm một thiết bị truyền dẫn có thể điều chỉnh tốc độ, rôto, vỏ, hình nón tẩy bột thô, lỗ thoát khí, v.v. Đây là một thiết bị chọn bột nhanh và tiết kiệm năng lượng.Con lăn mài là bộ phận chính để lăn và mài vật liệu.Nó được lắp đặt trên cánh tay uốn của máy nghiền.Dưới tác động của ngoại lực, nó được ép chặt vào vật liệu của tấm mài.Được điều khiển bởi tấm mài, con lăn mài quay tương ứng, để vật liệu được nghiền nát.Tấm mài được cố định trên trục đầu ra của bộ giảm tốc.Phần trên của tấm mài là giường vật liệu.Có một rãnh hình khuyên trên tấm lót của tấm mài.Vật liệu được nghiền nát bởi con lăn mài trong rãnh hình khuyên.Thiết bị điều áp là một bộ phận cung cấp áp suất nghiền của con lăn mài.Nó bao gồm một trạm dầu áp suất cao, một thanh kéo xi lanh thủy lực, một bộ tích lũy, v.v. Nó có thể tạo đủ áp suất cho trục nghiền để nghiền nát vật liệu.Bộ giảm tốc là bộ phận chính để truyền lực và tốc độ của tấm mài là tốc độ của trục đầu ra của bộ giảm tốc.

[Đặc điểm hiệu suất]

1) Hiệu quả mài cao và tiêu thụ điện năng thấp;

2) Ít tiêu thụ kim loại trên một đơn vị sản phẩm;

3) Máy mài có độ ồn thấp;

4) Vận hành áp suất âm, ít ô nhiễm bụi;

5) Quy trình xử lý đơn giản, đồng thời hoàn thành các chức năng nghiền, sấy khô và chọn bột;

6) Diện tích sàn nhỏ, bố cục nhỏ gọn, trọng lượng thiết bị hệ thống nhẹ, đầu tư xây dựng dân dụng thấp.
